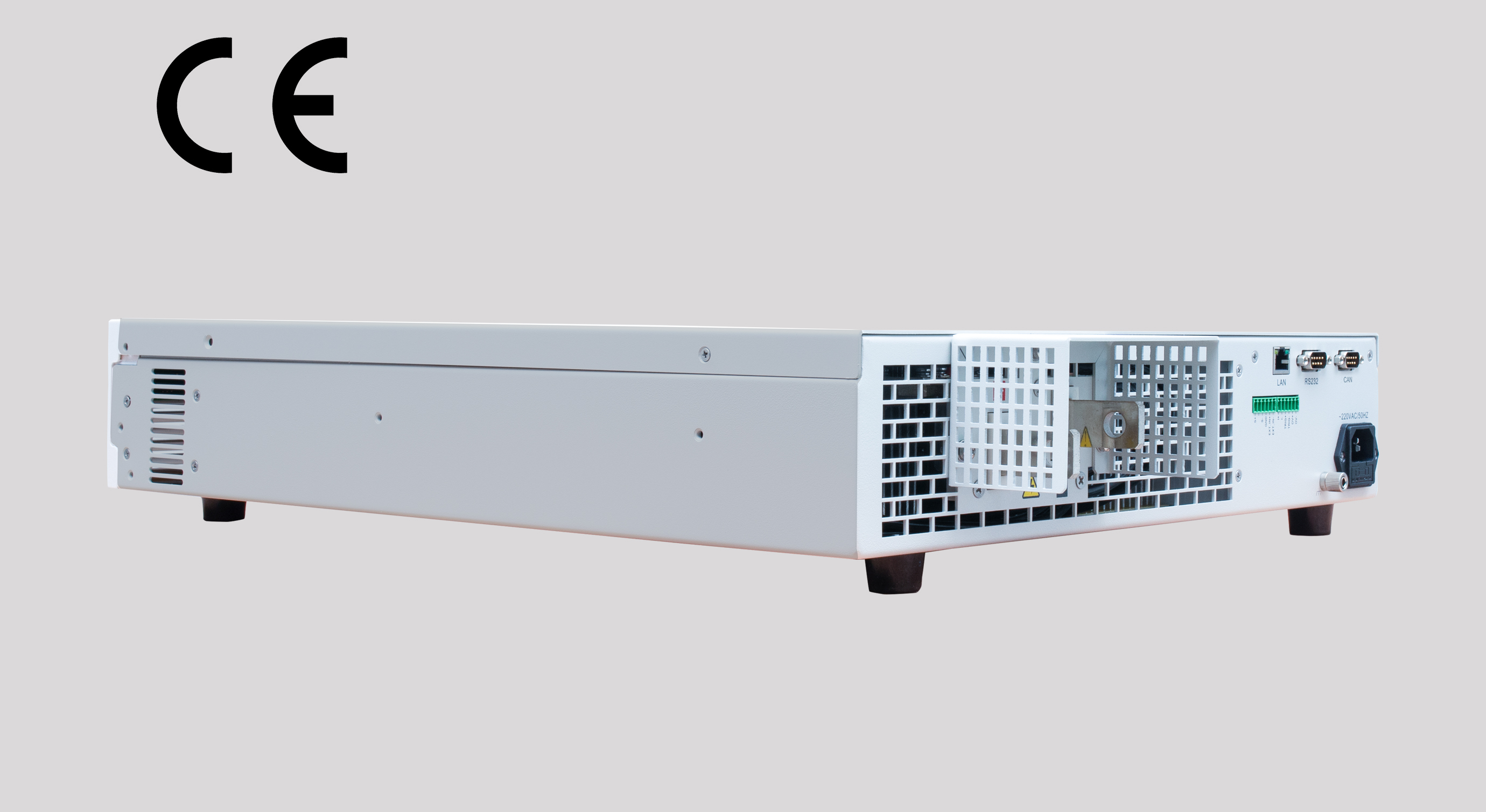

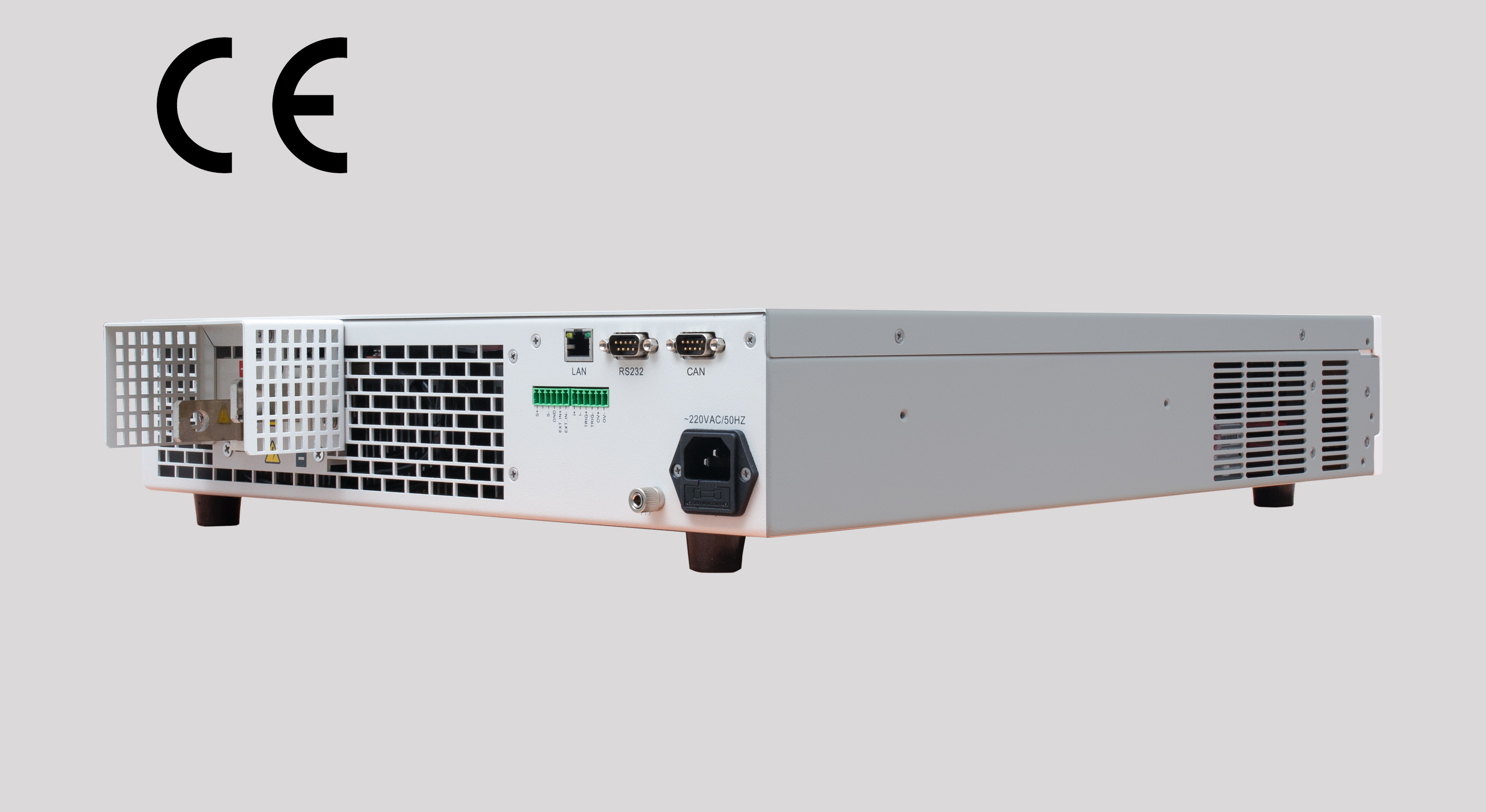

N6200系列宽范围中功率直流电子负载

功率范围600W-1800W,20KHz动态测试等多种功能

N6200宽范围中功率直流电子负载为NGI公司基于电源、电 池等相关测试应用经验而开发一款高可靠性、高精度、高性价比全功能直流电子负载产品。该产品功率密度大,外形精致,适合桌面使用,也可安装于19寸标准机柜。
产品具体型号检索
暂无符合搜索条件的记录
型号通道数电压电流功率精度分辨率通讯接口尺寸
N6206-60-10160V10A600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.2mALAN/RS2322U
N6206-60-50160V50A600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.9mALAN/RS2322U
N6206-150-501150V50A600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.2.5mV/0.9mALAN/RS2322U
N6206-600-101600V10A600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.10mV/0.2mALAN/RS2322U
N6212-60-100160V100A1,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/1.7mALAN/RS2322U
N6212-150-1001150V100A1,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.2.5mV/1.7mALAN/RS2322U
N6212-600-201600V20A1,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.10mV/0.4mALAN/RS2322U
N6218-60-150160V150A1,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/2.5mALAN/RS2322U
N6218-150-1501150V150A1,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.2.5mV/2.5mALAN/RS2322U
N6218-600-301600V30A1,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.10mV/0.5mALAN/RS2322U
产品特点
       ■  高功率密度,节省宝贵空间

       ■  纯硬件恒电阻、恒功率设计,稳定可靠

       ■  上升、下降斜率可设
       ■  支持以太网,串口通讯,支持SCPI指令集

       ■  强大充放电控制功能,可串联模式充放电,方便蓄电池、超级电容测试

       ■  内置ESR测试功能,支持多种行业标准,可节省蓄电池、超级电容用户宝贵投资(选配)

       ■  高达20KHz动态测试性能,上升下降斜率可独立设置

       ■  远近端量测切换

       ■  断电保持记忆功能

       ■  可编程序列测试功能,多至100组序列,每个序列高达50

       ■  带载、卸载电压可编程,测试测量减少意外

       ■  模拟短路功能

       ■  大尺寸彩色液晶屏,信息显示更全面

       ■  强大自动测试功能,复杂测试任务一键搞定

       ■  模拟编程接口、电流监控接口、远近程触发功能,可实现复杂功能控制和监测

       ■  标准2U/19英寸模块,方便机架应用

功能与优势

CV环路反馈速度可调

      N6900系列及N6200系列负载可通过界面菜单或上位机软件设置快、中、慢三种电压响应速度,能够匹配各种特性电源。通过灵活设置在提高测试效率同时降低设备、时间、费用等各项成本。


等效直流内阻测试(ESR)

      等效直流内阻为衡量电池(超级电容)性能一个重要技术指标。N6200系列负载提供专业ESR测量功能,可支持多种测量标准,具有测量结果准确和重复测量结果稳定等优点。

ESR测量功能以恒电流模式对被测物进行拉载,在电流改变瞬间,利用NGI专业内阻采样电路,可准确捕获被测物电压落差,进而可计算出等效直流内阻。


纯硬件CP、CR
      NGI专业恒功率电路,具有响应快,精度高等优点。相比软件CP,工作稳定可靠,不会因为电压瞬变导致功率尖峰或造成自激。

      NGI专业恒阻电路,不需要软件参与计算,提高了控制回路速度与稳定性,防止回路自激。


保险丝熔断时间测量

      保险制造商一般会要求测试保险丝在不同倍率下的熔断时间,如额定30A的保险丝,若做到5倍倍率,则熔断电流最大可达150AN6200系列完全可以满足客户的测试需求。
