N68000大功率直流电子负载

高可靠性、高精度、高性价比全功能直流电子负载

N68000大功率直流电子负载为NGI公司基于多年电源、车载充电机、蓄电池、超级电容等相关测试应用经验而开发一款高可靠性、高精度、高性价比全功能直流电子负载产品。NGI公司不仅在引进国际先进技术的基础上针对性地进行了多项优化设计;还根据产品实际应用增大了产品选型密度,功率等级覆盖2.4KW、3.6KW、4.8KW、6.0KW、7.2KW、8.4KW、9.6KW、10.8KW、12KW、13.2KW、14.4KW,最大程度为客户选型提供便利,提高测试精度、节省购置成本。
产品具体型号检索
暂无符合搜索条件的记录
型号通道数电压电流功率精度分辨率通讯接口尺寸
N68024-150-2001150V200A2,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.34mALAN/RS232/CAN3U
N68024-150-601150V60A2,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.1mALAN/RS232/CAN3U
N68024-600-0201600V20A2,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.04mALAN/RS232/CAN3U
N68024-600-0601600V60A2,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.1mALAN/RS232/CAN3U
N68024-1000-02011000V20A2,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.04mALAN/RS232/CAN3U
N68024-1000-06011000V60A2,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.1mALAN/RS232/CAN3U
N68036-150-3001150V300A3,600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.5mALAN/RS232/CAN3U
N68036-150-901150V90A3,600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.15mALAN/RS232/CAN3U
N68036-600-0301600V30A3,600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.05mALAN/RS232/CAN3U
N68036-600-0901600V90A3,600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.15mALAN/RS232/CAN3U
N68036-1000-03011000V30A3,600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.05mALAN/RS232/CAN3U
N68036-1000-09011000V90A3,600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.15mALAN/RS232/CAN3U
N68048-150-4001150V400A4,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.67mALAN/RS232/CAN6U
N68048-150-1201150V120A4,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.2mALAN/RS232/CAN6U
N68048-600-0401600V40A4,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.07mALAN/RS232/CAN6U
N68048-600-1201600V120A4,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.2mALAN/RS232/CAN6U
N68048-1000-04011000V40A4,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.07mALAN/RS232/CAN6U
N68048-1000-12011000V120A4,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.2mALAN/RS232/CAN6U
N68060-150-5001150V500A6,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.84mALAN/RS232/CAN6U
N68060-150-1501150V150A6,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.25mALAN/RS232/CAN6U
N68060-600-0501600V50A6,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.09mALAN/RS232/CAN6U
N68060-600-1501600V150A6,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.25mALAN/RS232/CAN6U
N68060-1000-05011000V50A6,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.09mALAN/RS232/CAN6U
N68060-1000-15011000V150A6,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.25mALAN/RS232/CAN6U
N68072-150-6001150V600A7,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/1mALAN/RS232/CAN6U
N68072-150-1801150V180A7,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.3mALAN/RS232/CAN6U
N68072-600-0601600V60A7,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.1mALAN/RS232/CAN6U
N68072-600-1801600V180A7,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.3mALAN/RS232/CAN6U
N68072-1000-06011000V60A7,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.1mALAN/RS232/CAN6U
N68072-1000-18011000V180A7,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.3mALAN/RS232/CAN6U
N68084-150-7001150V700A8,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/1.17mALAN/RS232/CAN9U
N68084-150-2101150V210A8,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.35mALAN/RS232/CAN9U
N68084-600-701600V70A8,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.12mALAN/RS232/CAN9U
N68084-600-2101600V210A8,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.35mALAN/RS232/CAN9U
N68084-1000-7011000V70A8,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.12mALAN/RS232/CAN9U
N68084-1000-21011000V210A8,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.35mALAN/RS232/CAN9U
N68096-150-8001150V800A9,600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/1.34mALAN/RS232/CAN9U
N68096-150-2401150V240A9,600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.4mALAN/RS232/CAN9U
N68096-600-801600V80A9,600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.14mALAN/RS232/CAN9U
N68096-600-2401600V240A9,600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.4mALAN/RS232/CAN9U
N68096-1000-8011000V80A9,600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.14mALAN/RS232/CAN9U
N68096-1000-24011000V240A9,600W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.4mALAN/RS232/CAN9U
N68108-150-9001150V900A10,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/1.5mALAN/RS232/CAN9U
N68108-150-2701150V270A10,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.45mALAN/RS232/CAN9U
N68108-600-901600V90A10,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.15mALAN/RS232/CAN9U
N68108-600-2701600V270A10,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.45mALAN/RS232/CAN9U
N68108-1000-9011000V90A10,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.15mALAN/RS232/CAN9U
N68108-1000-27011000V270A10,800W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.45mALAN/RS232/CAN9U
N68120-150-10001150V1000A12,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/1.67mALAN/RS232/CAN12U
N68120-150-3001150V300A12,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.5mALAN/RS232/CAN12U
N68120-600-1001600V100A12,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.17mALAN/RS232/CAN12U
N68120-600-3001600V300A12,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.5mALAN/RS232/CAN12U
N68120-1000-10011000V100A12,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.17mALAN/RS232/CAN12U
N68120-1000-30011000V300A12,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.5mALAN/RS232/CAN12U
N68132-150-11001150V1100A13,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/1.84mALAN/RS232/CAN12U
N68132-150-3301150V330A13,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.55mALAN/RS232/CAN12U
N68132-600-1101600V110A13,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.19mALAN/RS232/CAN12U
N68132-600-3301600V330A13,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.55mALAN/RS232/CAN12U
N68132-1000-11011000V110A13,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.19mALAN/RS232/CAN12U
N68132-1000-33011000V330A13,200W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.55mALAN/RS232/CAN12U
N68144-150-12001150V1200A14,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/2mALAN/RS232/CAN12U
N68144-150-3601150V360A14,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.0.25mV/0.6mALAN/RS232/CAN12U
N68144-600-1201600V120A14,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.2mALAN/RS232/CAN12U
N68144-600-3601600V360A14,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1mV/0.6mALAN/RS232/CAN12U
N68144-1000-12011000V120A14,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.2mALAN/RS232/CAN12U
N68144-1000-36011000V360A14,400W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.1.67mV/0.6mALAN/RS232/CAN12U
产品特点
      ■  功率范围覆盖2.4KW-14.4KW,满足大部分行业需求

       ■  标准型号电压范围150V、600V、1000V三种规格,其它等级可定做,最高可达1200V

       ■  保护功能完备,过电流、过电压、过温度、过功率及极性反接提醒保护;全方位MOS保护,避免炸机;

       ■  分布式设计,功率扩展、维修极为方便;

       ■  高功率密度,节省宝贵空间;

       ■  恒电流(CC)、恒电压(CV)、恒电阻(CR)和恒功率(CP)四种测试模式;

       ■  带载、卸载电压可编程,测试测量减少意外;

       ■  纯硬件恒电阻、恒功率设计,稳定可靠;

       ■  模拟短路功能;

       ■  强大的充放电控制功能,可串联模式充放电,方便蓄电池、超级电容测试;

       ■  内置ESR测试功能,支持多种行业标准,蓄电池、超级电容用户可节省宝贵投资;

       ■  方便实用的OCP测试;

       ■  高达20KHz动态测试性能,上升下降斜率可分别设置;

       ■  大尺寸彩色液晶屏,信息显示更全面;

       ■  智能风扇控制,低噪音,更环保;

       ■  强大的自动测试功能,复杂测试任务一键搞定;

       ■  模拟编程接口、电流监控接口、远近程触发功能,可实现复杂的功能控制和监测;

       ■  多种通讯控制接口,LANRS232CAN

       ■  3U标准19寸模块,方便机架应用。

功能与优势

高可靠性设计

1)   N68000系列负载设有全方位MOS保护电路,无论MOS如何损坏,皆不会导致正极与负极或正极与控制电路短路。部分MOS损坏并不会加速其它MOS损坏,可持续使用。
2)分布式设计,可直接更换或增加功率模块,维修简单方便,易于功率扩展。
3)设计有功率限制电路,反应时间极短,可有效保护负载不会因为过功率而损坏。
4)采用全屏蔽技术,对恶劣测试环境具有广泛适用性,有效提高了负载抗干扰能力。


短路功能
N68000系列大功率负载提供两种短路模式:手动和锁定。
手动模式:短路键按下时负载短路,松开时停止短路。手动模式适合调试或研发应用,避免因误操作导致测量事故;
锁定模式:按短路键,负载将持续短路,再次按键后撤销短路。锁定模式适合稳定性或长时间短路测试。

瞬态功能

       瞬态功能指电子负载在同一功能下不同值之间切换。N6900系列大功率负载瞬态测试功能提供连续、翻转和脉冲三种模式,瞬态频率最高可达20KHz,且可设置切换率,其中电流最大斜率可达600A/uS。此功能常用来测试电源瞬态特性、电池保护板保护特性、电池脉冲充电等。



瞬间过功率加载能力
       N68000系列大功率负载具有短时间过功率加载能力。在瞬时大功率应用中,用户无需按照最高点功率值选型。如直流马达启动模拟,启动瞬间功率通常为额定功率n倍,也可测试某些电源瞬时过载特性,以及动力电池瞬间大功率放电等。

外部编程
      N68000可通过外部模拟量的输入来控制带载电压和电流。外部编程接口输入0-10V对应于负载0-满量程输出。符合工业控制需求,可实现复杂的输出控制。
电流监控
      电流监控输出端子以0-10V模拟量输出对应0-满量程电流。可外接一个电压表或示波器来监测电流的变化。
斜率可编程设定
1)  NGI电子负载可设置上升和下降斜率,防止带载过冲,满足您不同测试需求。
2)  转换斜率定义了负载带载主值发生改变时,电流或电压变化速度。将斜率设置为最大值时,主值与瞬态值之间转换时间最小。


应用领域

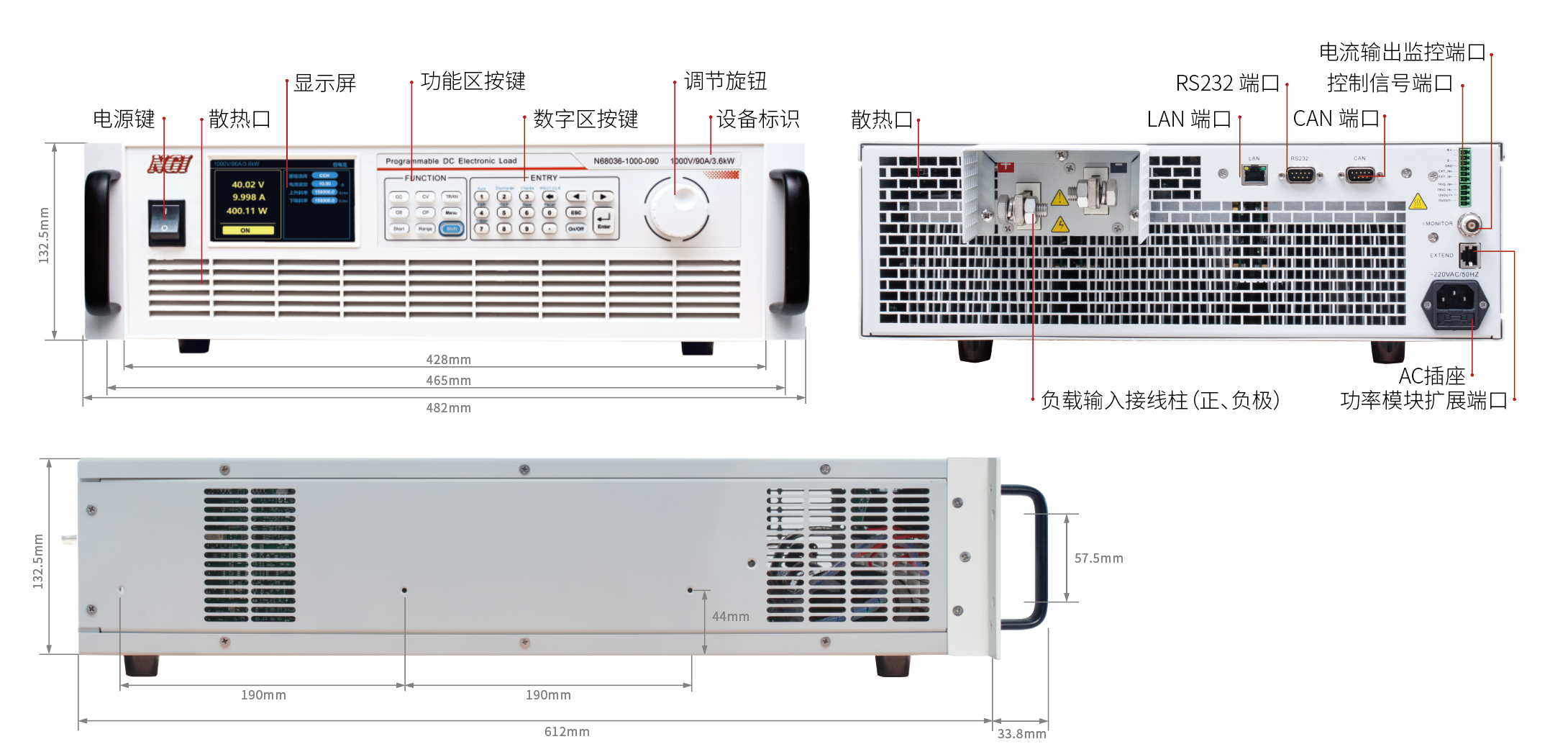

产品尺寸
